An dieser Stelle möchten wir näher auf den Aufbau des Lego Modells und den Anschluß der Aktoren und Sensoren eingehen.
Als Sensoren wurden ein Rotationssensor für den rechten Motor und ein Lichtsensor für die Spurverfolgung installiert. Der Lichtsensor befand sich am Anschluß 2 und der Rotationssensor an Anschluß 3. Der 1. Anschluß war nicht belegt. Es wäre allerdings sinnvoll hier einen zweiten Rotationssensor anzuschließen, um die Auswertung der gefahrenen Bahn zu verbessern. Als Aktoren wurden 3 Motoren eingesetzt, wobei an den Anschlüssen a und c die Motoren zum Fahren und Lenken (Motor links und rechts) angeschlossen waren. Der dritte Motor war zum Auswerfen der "Samen" an der Auswurfmechanik und an Aktoranschluß b angebracht.
Motoroptischer SensorRotationssensor
Von links nach rechts: Motor, optischer Sensor und Rotationssensor
Auf den folgenden Bildern kann man den schrittweisen Aufbau des Modells verfolgen um es nachbauen zu können.

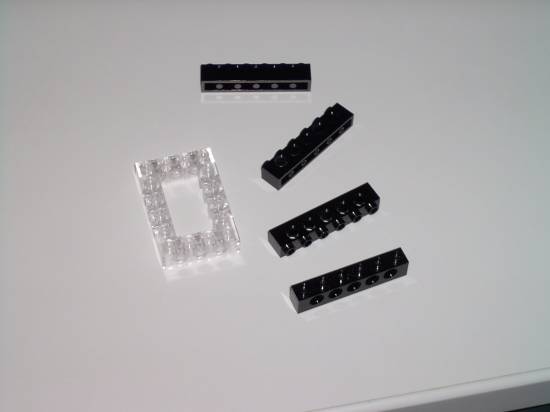

LEGO Bauplan - Bild 1

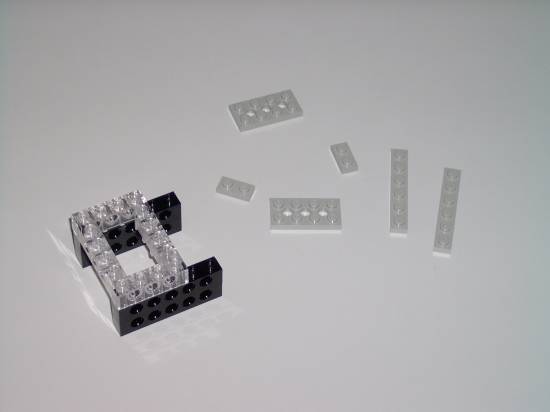

LEGO Bauplan - Bild 2

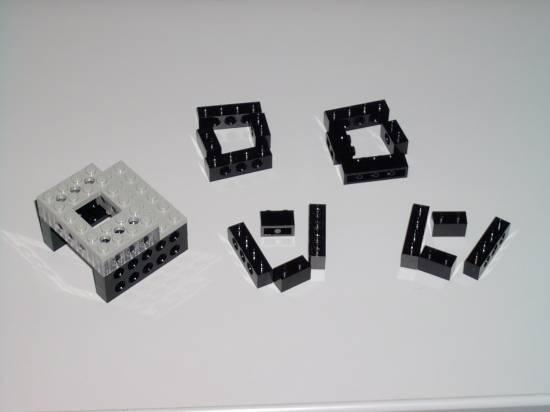

LEGO Bauplan - Bild 3

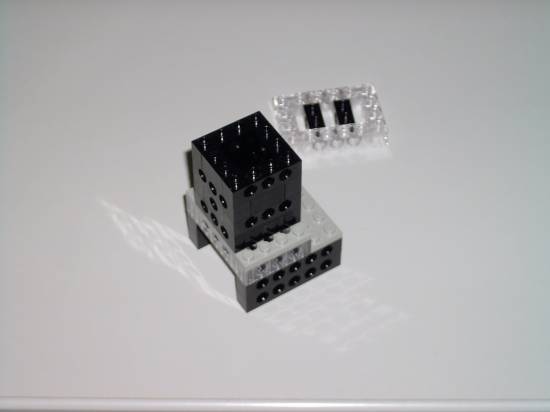

LEGO Bauplan - Bild 4

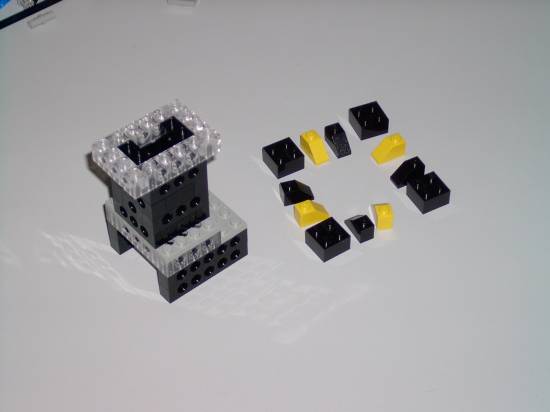

LEGO Bauplan - Bild 5

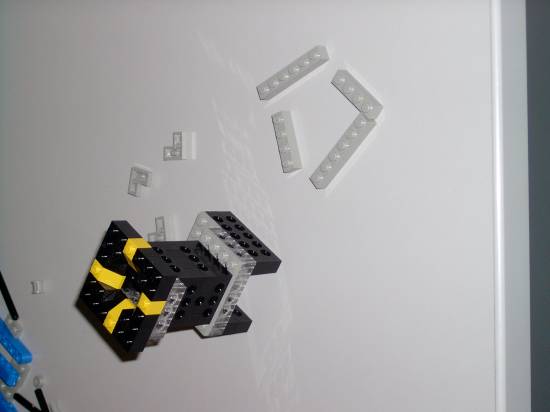

LEGO Bauplan - Bild 6

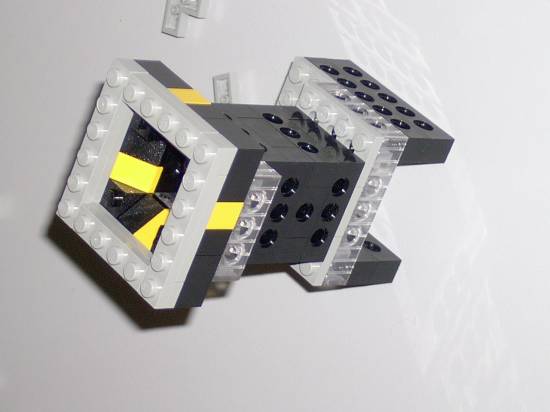

LEGO Bauplan - Bild 7

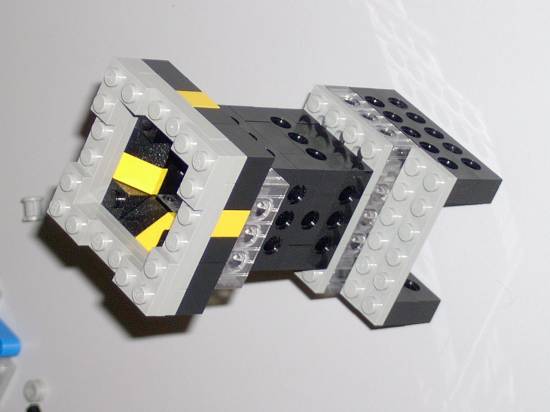

LEGO Bauplan - Bild 8

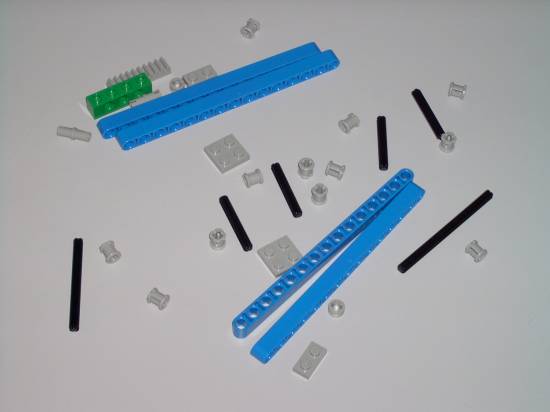

LEGO Bauplan - Bild 9

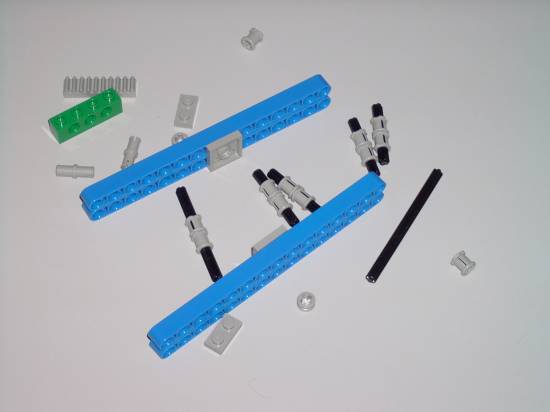

LEGO Bauplan - Bild 10

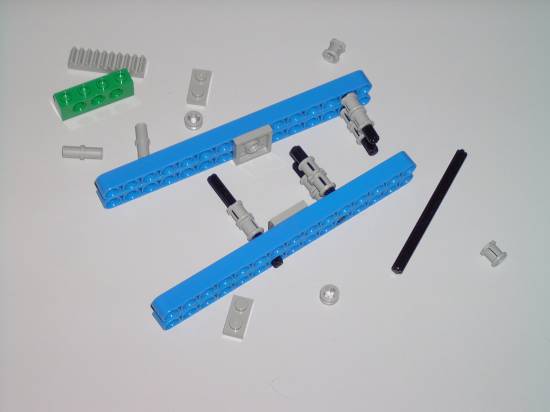

LEGO Bauplan - Bild 11

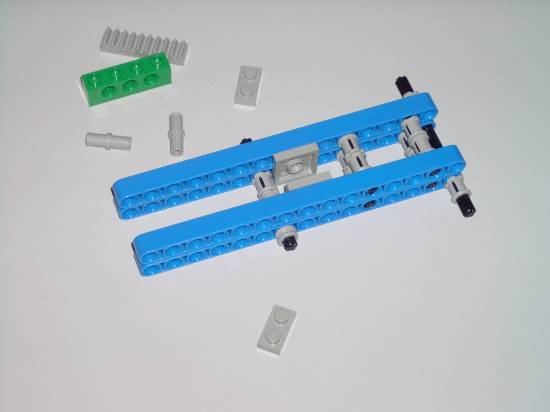

LEGO Bauplan - Bild 12

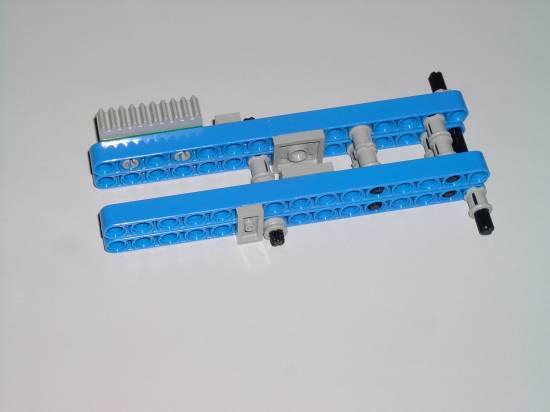

LEGO Bauplan - Bild 13

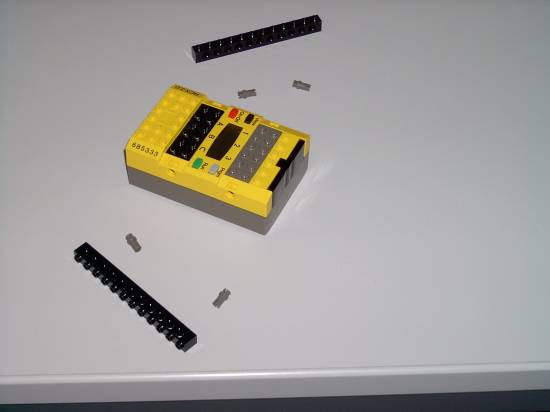

LEGO Bauplan - Bild 14

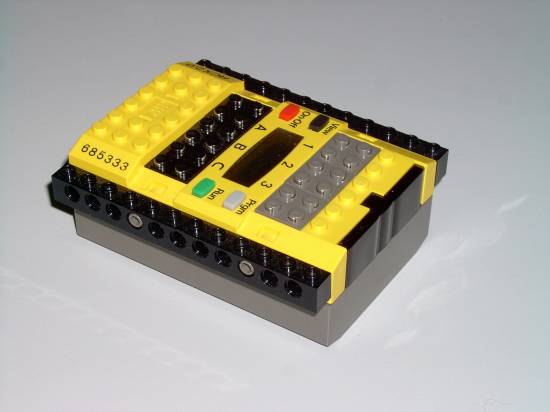

LEGO Bauplan - Bild 15

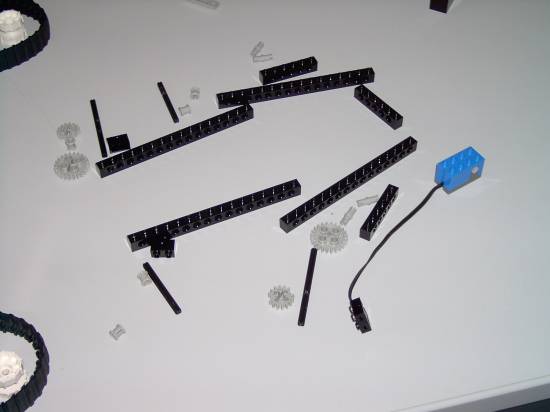

LEGO Bauplan - Bild 16

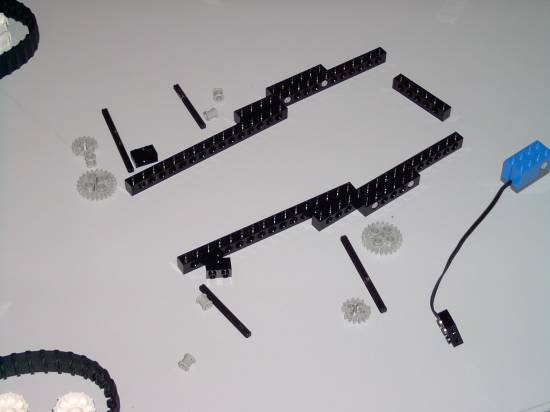

LEGO Bauplan - Bild 17

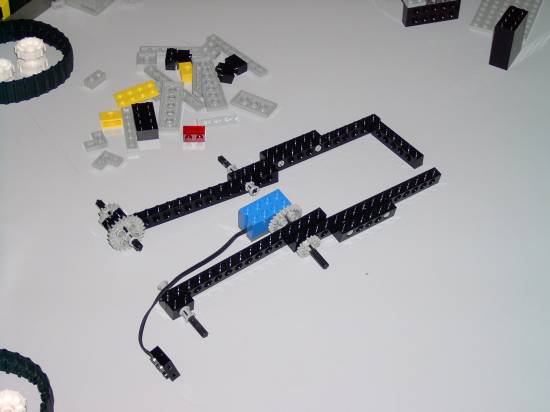

LEGO Bauplan - Bild 18

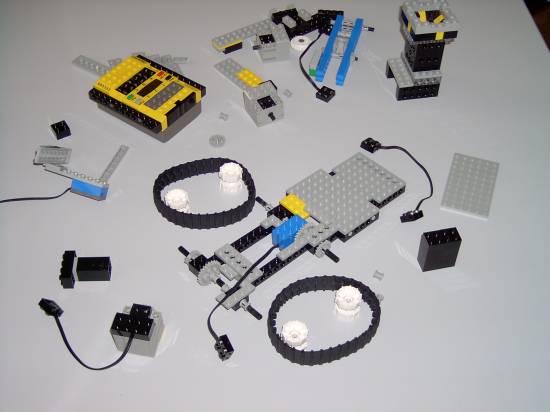

LEGO Bauplan - Bild 19

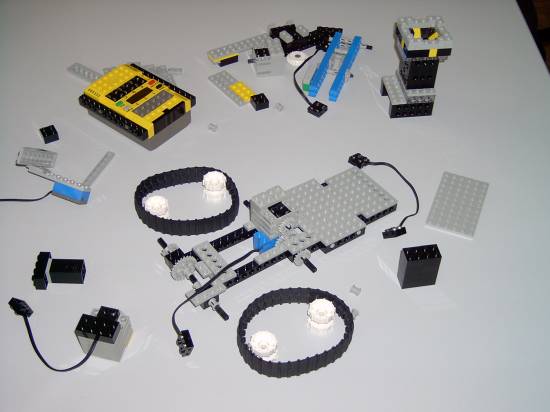

LEGO Bauplan - Bild 20

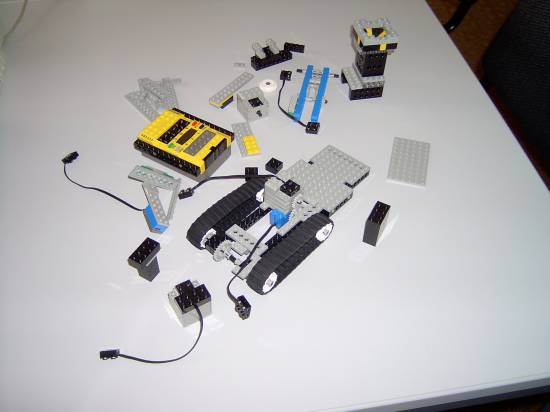

LEGO Bauplan - Bild 21

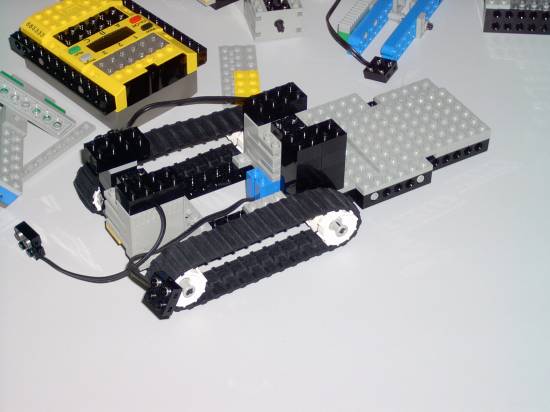

LEGO Bauplan - Bild 22

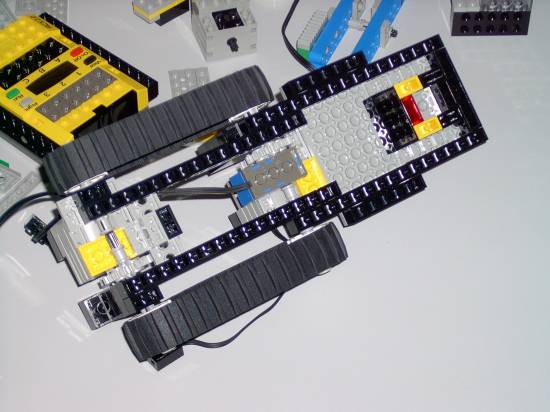

LEGO Bauplan - Bild 23

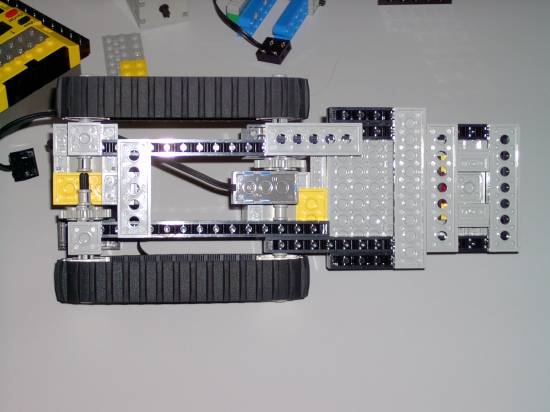

LEGO Bauplan - Bild 24

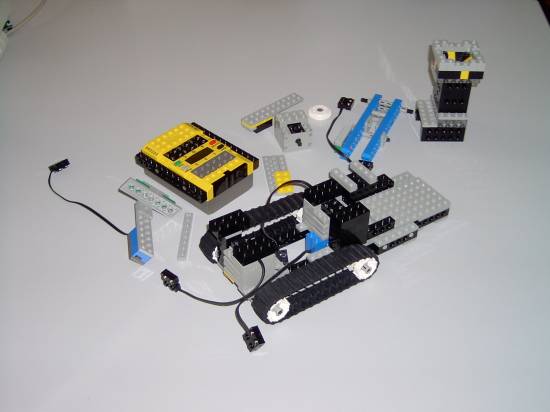

LEGO Bauplan - Bild 25

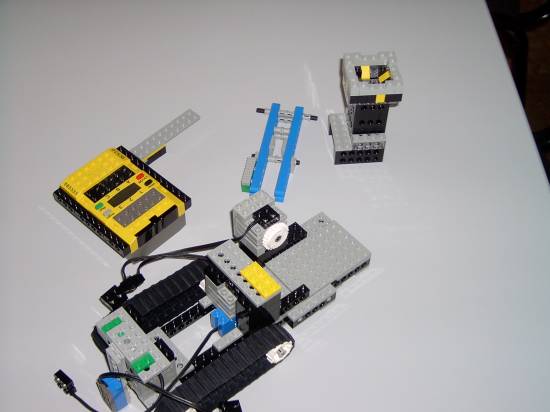

LEGO Bauplan - Bild 26

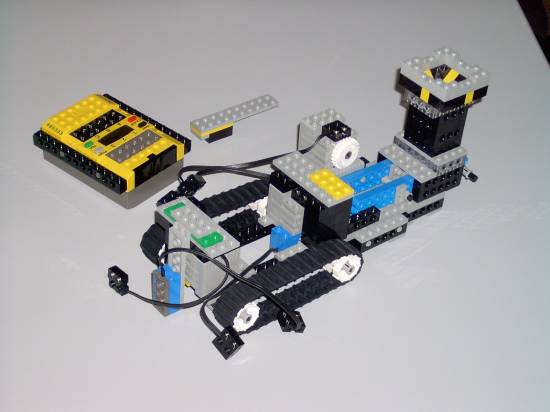

LEGO Bauplan - Bild 27

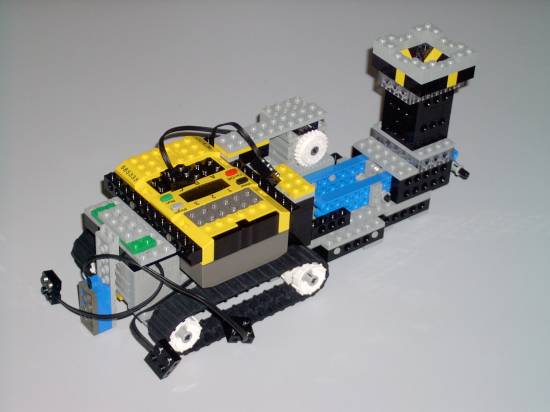

LEGO Bauplan - Bild 28

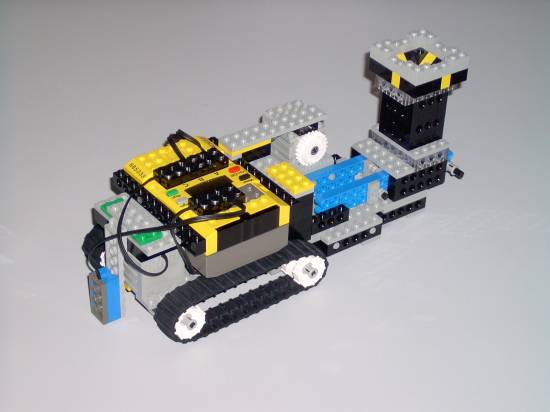

LEGO Bauplan - Bild 29
